东莞康耐德:如何选择合适的工业相机来搭配机器视觉系统

发布时间:2022-06-21浏览量:1177作者:康耐德

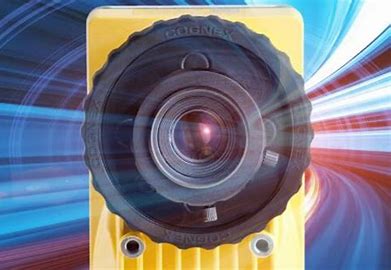

  工业相机又别名摄像机,相较于过去的民用型照相机(摄像机)来说,它具备优秀的图像稳定性能、高传输数据能力和高抗干扰性等,现在市场上工业相机基本上都是基于CCD(ChargeCoupledDevice)或CMOS(ComplementaryMetalOxideSemiconductor)芯片的照相机。


  1、按照使用的差异各自采用CCD或CMOS照相机CCD工业相机具体使用在运动物体的图像获取,如smt贴片机机器视觉,当然伴随着CMOS技术的发展,很多smt贴片机也在采用CMOS工业相机。用于视觉检测系统的方案或行业中通常用CCD工业相机比较多。CMOS工业相机由低成本,功耗低也使用越来越普遍。

  2、分辨率的选用首要考虑到待观察或待测量物体的精度,按照精度选用分辨率。相机像素精度=单方向视野范围大小/照相机单方向分辨率。则照相机单方向分辨率=单方向视野范围大小/理论精度。若单视野为5mm长,理论精度为0.02mm,则单方向分辨率=5/0.02=250。但是为提升系统稳定性,不可能仅用一个像素单位相对应一个测量/观察精度值,通常可以设置倍数4或更高。这样该照相机需求单方向分辨率为1000,采用130万像素已经足够。

  此外看工业相机的输出,倘若体式观察或机器软件分析识别,分辨率高是有帮助的;倘若VGA输出或USB输出,在显示器上观察,则还依赖于显示器的分辨率,工业相机的分辨率再高,显示器分辨率不够,同样是毫无意义的;使用存储卡或拍照功能,工业相机的分辨率高同样是有帮助的。

  3、与镜头的配对传感器芯片尺寸需要小于或等于镜头尺寸,C或CS安装座也需要配对(或者提升转接口)。

  4、照相机帧数选用当被测物体有运动要求时,要选用帧数高的工业相机。但通常情况下分辨率越高,帧数越低。
